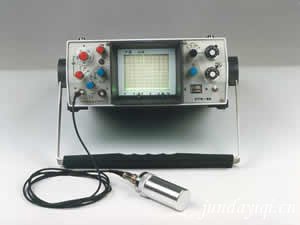

CTS-22B 超声波探伤仪
CTS-22B 超声波探伤仪是携带式A型脉冲反射式超声波探伤仪,可用交流电或电池供电工作。CTS-22B 超声波探伤仪采用高亮度、内刻度矩形进口示波管,具有工作频率宽、探伤灵敏度高、稳定性好、波形清晰和体积小、重量轻、耗电省以及操作方便等特点。CTS-22B 超声波探伤仪适用于金属和部分非金属材料的无损检测,尤其适用于流动性大的野外或高空探伤作业,可作为无损检测人员资格考核用标准化仪器。
CTS-22B 超声波探伤仪主要技术性能:
工作频率范围 | 0.5~10MHz |
衰减器 | 80dB,每2dB±0.1dB |
垂直线性误差 | ≤5% |
动态范围 | ≥30dB |
扫描范围(钢纵波) | 10~5000mm |
水平线性误差 | ≤1% |
最小探测距离 | ≤3mm(配用5N14窄脉冲探头) |
远场分辨率 | ≥30dB(配用2.5P20-D探头) |
脉冲移位范围(钢纵波) | 0~400mm |
灵敏度余量 | ≥46dB(2.5P20-D直探头发现200mm-ф2平底孔) |
重量 | 主机4.5Kg,带电池6.3Kg |
体积(长×宽×高) | 300mm×254mm×100mm |
