CTS-8008 型数字式超声探伤仪
仪器介绍

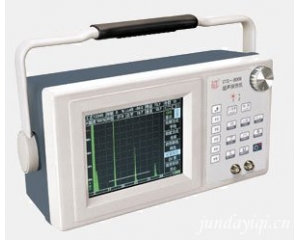

CTS-8008 型数字式超声探伤仪

CTS-8008 型数字式超声探伤仪主要特点:

  1. 全自主知识产权,便于仪器升级和维护
  2. 6.5"超大高清高亮TFT彩色液晶显示器(640×480)
  3. 中/英文菜单
  4. 设置操作快捷键和万能旋钮调节键,操作方便快捷,易学易用
  5. 发射强度和阻尼匹配均可调节,以获得最佳探伤性能
  6. 声速测量和探头标定方便快捷
  7. 高存储容量,并能根据探伤参数和波形数据自动生成探伤报告
  8. 软件可拓展性强,可根据不同的探伤需求加入特定的探伤工艺
  9. 峰值记忆功能可随时捕获闸门内波形的最高点位置
  10. 扩展功能可把闸门内的波形扩展到整个波形显示区进行显示(图1)
  11. 波形对比功能可将存储的波形调用作为背景同实时波形进行对照(图2)

图1 波形扩展 图2 波形对比

  • 冻结功能用来冻结屏幕波形,方便分析波形
  • 自动增益功能可快速自动将闸门内波形调节至预设高度
  • 曲面修正功能可根据曲面的曲率自动修正为缺陷相对于弧面的位置
  • 内置25针并行打印接口,可直接连接打印机进行打印
  • 内置高速USB接口和RS232串行接口,可与计算机进行通讯
  • DAC曲线(图3)
      制作简单,操作方便
      曲线参数可根据不同标准任意调节(曲线完成前/后均可调节)
      曲线随增益和范围等的参数改变而改变
  • AVG曲线(图4)
      记录一个参考点就可以自动计算和生成曲线
      可根据参考点的当量大小,生成其它当量的AVG曲线

图3 AVG曲线应用 图4 DAC曲线应用


B扫描:共设置厚度扫描(图5)和声程幅度扫描(图6)两种模式
  扫描图形可存储、调用、浏览、打印或者与计算机进行通讯

图5 B扫描
(厚度模式)
图6 B扫描(声程幅度模式
反复扫描CSK-3A试块一端)


包络功能可记录下屏幕内波形的变化轨迹(图7)

图7 包络图

CTS-8008 型数字式超声探伤仪主要技术性能:

 工作频率  0.5~20MHz
 增益控制  总增益110dB,四档步进值:0.1、1.0、2.0、6.0dB
 检测范围  0.0~10000mm(钢纵波),连续可调
 声速范围  1000~15000m/S,连续可调(内置21种常见材料声速值)
 脉冲移位  -20~3000uS
 动态范围  ≥32dB
 垂直线性误差  ≤3%
 水平线性误差  ≤0.1%
 分辨率  ≥36dB
 灵敏度余量  ≥60dB(200mm-ф2mm平底孔)
 电噪声电平  ≤10%
 检波方式  全波、正半波、负半波
 数据存储  可存1000组探伤参数与波形数据
 快捷通道  10个快捷通道
 采样频率  硬件实时采样频率160MHz
 重复频率  25~800Hz,可选择自动或手动调节
 屏幕刷新率  60Hz
 电源  两种供电方式:
  大容量锂电池,无记忆效应,连续工作6小时以上
  220V交流电(配电源适配器)
 环境温度  -30℃~ 60℃
 体积(长×宽×高)  317mm×75mm×118mm
 重量  约3.2Kg
