热电偶的原理与构造

　　把两种不同材质的金属导体，以电气连接焊接，使其产生一密闭回路，在焊接端（即温接点）加热，产生温差，则回路中就会有电流流动，我们称此现象为席贝克效应（ SEEBECK-EFFECT ）。

　　如果将来另一端（基准接点或称冷接点）的温度，保持在一定的温度上（一般设定为 0 ℃ ）则可依热起电力值（ EMF ）的大小，而换算出他端温度接点的温度，此两种成对的金属导体，我们称为热电偶。



Ⅱ . 热电偶的规格

材质符号	正负极	主要材质	素线径（ mm）	电阻	JIS C1602		ANSI
					一般用途时的最大操作温度（ ℃ ）	加热后用途时的最大操作温度（ ℃ ）	最大操作温度（℃）
W5	+   -	钨·铼 5 ％ 钨·铼 26 ％	0.25   0.50	9.96   2.49	2000	2300	2300
W3	+   -	钨·铼 3 ％ 钨·铼 25 ％	0.25   0.50	8.23   2.05	2000	2300	2300
B	+   -	白金·铑 30 ％ 白金·铑 6 ％	0.50	1.75	1500	1700	1700
R	+   -	白金·铑 13 ％ 白金	0.50	1.47	1400	1600	1480
S	+ -	白金·铑 10 ％ 白金	0.50	1.43	1400	1600	1480
K	+   -	镍鉻合金 镍硅合金	0.65 1.00 1.60 2.30 3.20	2.95 1.25 0.49 0.24 0.12	650   750   850   900   1000	850   950   1050   1100   1200	1090       1260
E	+   -	镍鉻合金 铜镍合金	0.65 1.00 1.60 2.30 3.20	3.56 1.50 0.59 0.28 0.15	450   500   550   600   700	550   550   650   750   800	650       870
J	+ -	铁 铜镍合金	0.65 1.00 1.60 2.30 3.20	1.70 0.72 0.28 0.14 0.07	400   450   500   550   600	500   550   650   750   750	590       760
T	+   -	铜 铜镍合金	0.32 0.65 1.00 1.60	6.17 1.50 0.63 0.25	200   200   250   300	250   300   300   350	200           370

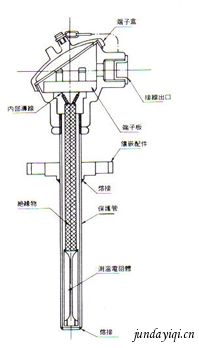

热电阻原理构造

　　热电阻是中低温区最常用的一种温度检测器。它的主要特点是测量精度高，性能稳定。其中铂热电阻的测量精确度是最高的，它不仅广泛应用于工业测温，而且被制成标准的基准仪。从热电阻的测温原理可知，被测温度的变化是直接通过热电阻阻值的变化来测量的，因此，热电阻体的引出线等各种导线电阻的变化会给温度测量带来影响。为消除引线电阻的影响一般采用三线制或四线制。热电阻测温系统一般由热电阻、连接导线和显示仪表等组成。必须注意以下两点：

① 热电阻和显示仪表的分度号必须一致
② 为了消除连接导线电阻变化的影响，必须采用三线制接法

铠装热电阻

　　铠装热电阻是由感温元件（电阻体）、引线、绝缘材料、不锈钢套管组合而成的坚实体，它的外径一般为 φ1.0~φ 8.0mm ，最小可达 φ 0.5mm 。与普通型热电阻相比，它有下列优点：体积小，内部无空气隙，热惯性上，测量滞后小；机械性能好、耐振，抗冲击；能弯曲，便于安装 ， 使用寿命长等优点。
