极化指数PI和吸收比DAR的用途

时间:2009-07-07 15:16来源:上海君达 作者:上海君达 点击:


极化指数PI和吸收比DAR的用途

1:对于大容量和吸收过程较长的被试品,如变压器、发电机、电缆、电容器等电气设备,有时吸收比值R60S/R15S尚不足以反映吸收的全过程,可采用较长时间的绝缘电阻比值,即10min时的绝缘电阻(R10min)与lmin 时的绝缘电阻(R1min)的比值PI 来描述绝缘吸收的全过程,PI 称作绝缘的极化指数,在工程上,绝缘电阻和吸收比(或极化指数)能反映发电机、油浸式电力变压器等设备绝缘的受潮程度。绝缘受潮后吸收比(或极化指数)值降低(如图1),因此它是判断绝缘是否受潮的一个重要指标。应该指出,有时绝缘具有较明显的缺陷(例如绝缘在高压下击穿),吸收比(或极化指数)值仍然很好。吸收比(或极化指数)不能用来发现受潮、脏污以外的其他局部绝缘缺陷。




2:自动计算PI 值和DAR 值,作为判断绝缘性能的参考,这两个参数都表示了被测物体承受测量电压后一段时间内绝缘电阻的变化

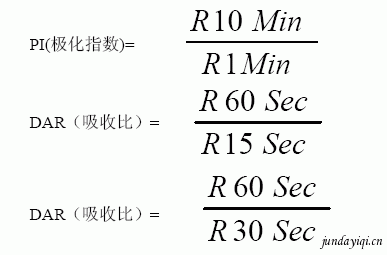

3:PI 和DAR 值通过下面的公式计算:




1:R10Min=电压施加10 分钟测量的电阻值
2:R1Min=R60Sec=电压施加1 分钟测量的电阻值
3:R30Sec=电压施加30 秒测量的电阻值
4:R15Sec=电压施加15 秒测量的电阻值
