日本日置电池测试仪 BT3563,BT3562,HIOKI 3561产品特点和应用
电池测试仪 BT3563,BT3562,HIOKI 3561可检查范围覆盖大型单体电池包到高电压电池组,电池测试仪 BT3563内部阻抗+电池电压的同时高速测量
无论是趋向大型化、低阻化的锂电池,还是高电压应用增长中的电池组,面对不断发展的电池生产行业,电池测试仪 BT3563,BT3562,HIOKI 3561能够同时高速检查内部电阻(IR)和电池电压(OCV),无疑是一个强有力的支持。
·能够测量高达300V的高电压电池组(BT3563)
·高精度电压测量(精度0.01%rdg.),最适用于单体电池检查
·增大测试电流使测试回路更加稳定
·响应时间10ms+采样时间8ms的高速测量(BT3563、BT3562)
·3mΩ~3000Ω的量程,从大型单体电池包到纽扣电池等皆可对应(BT3563、BT3562)
电池测试仪 BT3563,BT3562,HIOKI 3561的测量对象和用途:
● 用于高压电池组检查
● 用于电池模块检查
● 用于大型(低阻抗)元件检查
● 用于纽扣电池的高速量产检查
● 用于燃料电池组测量
● 用于电池的研究开发测量
电压测量量程: 6V/60V/300V(BT3563),6V/60V(BT3562)
阻抗测量量程:3mΩ/30mΩ/300mΩ/3Ω/30Ω/300Ω/3000Ω
有丰富的功能支持测量
● 交流4端子法
阻抗测量使用的是交流4端子法。测量时能够不受测试线的配线阻抗影响。
● 测量异常检查
能检测出测试探头的接触不良和断线情况,提高测量的可信度。
● 自动校准
能够自动补偿内部测量电路中的微小漂移和增益变化,保证高精度测量。
● 平均值功能
利用2~16次计算一次平均值的功能,减少不稳定因素,可放心测量。
电池测试仪 BT3563,BT3562,HIOKI 3561自动测量产线的应用

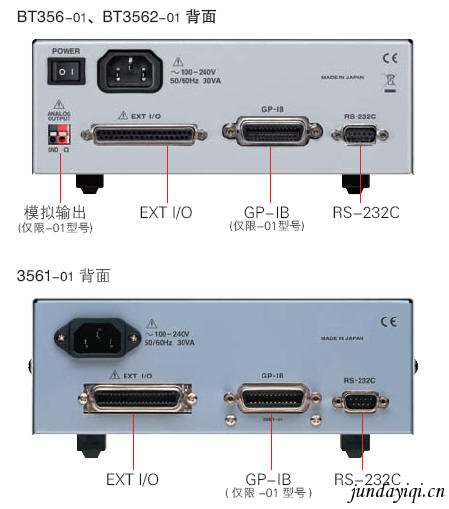

■ 高速接口
标配RS-232C,能以最快10ms的速度38,400bps传输信息。
BT3563-01、BT3562-01、3561-01 还另外标配了GP-IB接口。
■ Handler 接口
能够通过外部控制进行触发、测量条件的读取和调零。另外,能够输出比较结果、测量完毕、测量异常等信号。
(BT3563/BT3562和3561之间有所差别。需要详细信息时,请确认各机型的说明书。)
电池测试仪 BT3563,BT3562,HIOKI 3561比较器功能
● 阻抗&电压同时判断
阻抗和电压分别独立的比较功能,可进行Hi/IN/Lo的判断。判断结果可在画面显示、蜂鸣、外部I/O输出。画面显示能同时看到双方的判断结果。
● 综合判断结果输出
对于阻抗和电压除了各自的判断结果之外,可向外部I/O输出综合判断结果。这样能够确认综合的判断结果。
● 2种设置方法
可进行以下2种设置。Hi/Lo按照各自的上下限绝对值设置的方法和按照任意标准值的偏差(%)设置的方法。
● 手动比较
只有在必要的时候才运行比较器判断工作。适用于脚踏开关或PLC控制等场合。
● 2种蜂鸣声
IN或Hi/Lo可分别设置不同的蜂鸣声。另外,也可分别设置ON/OFF。
电池测试仪 BT3563,BT3562,HIOKI 3561用于评估的各种记录方法
■ 模拟输出( 仅BT3563-01、BT3562-01)
BT3563-01、BT3562-01可模拟输出阻抗测量值。方便用于使用数采进行长期记录的测量和燃料电池的评估等多种地方和各种测量数据的场合。
■ PC 应用软件
可将测试数据读取至计算机中,并记录在普通表格软件和CSV 文件中。适用于时间间隔测量和使用触发键及外部触发的手动测量。
■ 打印
使用RS-232C的打印机9670(选件),可打印含测量值、包含判断结果的测量值和运算结果。
● 逐行打印机
可按照设置的时间间隔,逐行打印测量值。间隔可在1~3600秒之间任意设置。
■ 测量量程和精度
● BT3563、BT3562、3561 精度保证条件温湿度范围:23℃±5℃、80%rh以下(不凝结)调零:调零后预热时间:30分钟以上自 我校准:采样=SLOW以外为在预热后进行自我校准。自我校准后的温度变化为±2℃以内。
● 关于精度
从由测量值和测量量程决定的读数误差(±%rdg.) 和数字误差(±dgt.) 来计算精度.
[ 计算例]
测量值:1Ω,测量量程:3Ω 时
从下表,精度参数为±5%rdg. ±5dgt.
(A) 读数误差(±%rdg.) :1[Ω]×±0.5%=±0.005[Ω]
(B) 数字误差(±dgt.) :因为最小分辨率为0.0001Ω,所以±5dgt.= ±0.0005[Ω]
(C) 整体误差(A+B) :=±0.0055[Ω]
从整体误差(C),相对于1Ω 的测量值的误差范围为0.9945~1.0055Ω。
