存储记录仪与存储示波器的区别

存储记录仪（MEMORY RECORDER）是代替笔录型模拟指针式记录仪，将输入的A/D信号转换成数据存储于内存后，显示波形并打印出结果的记录仪仪器。在日置电机株式会社，将MEMORY RECORDER叫做MEMORY HICORDER。

　　指针式记录仪通常只能以实际时间记录输入信号，存储记录仪可利用触发功能，在输入信号超过某一电平时，开始进行动作的记录。利用触发功能，在测量不知何时会发生的现象时，就不必连续记录只需记录想记录的现象发生时的前后数据即可。

一、存储记录仪与存储示波器的区别

　　存储示波器（DIGITAL STORAGE OSCILLOSCOPE）是通过输入信号A/D，将数据存于内存，然后显示波形的测量仪器。
　　存储记录仪与存储示波器不同如下：
1、绝缘隔离
　　与存储示波器的最大不同点在于输入的绝缘隔离。
　　存储示波器的各输入GND是共同且内部相连的，而存储记录仪的任一通道的输入（H输入、L输入）和其他通道的输入绝缘隔离的。为此，在测量多个的不同回路的电压时，存储示波器需要各种各样的技术方法和特殊的放大器等，存储记录仪则不必考虑这些，直接将H、L端子连接到想要测量的回路即可进行测量。
2、安全性
　　与绝缘隔离相关，在使用存储示波器的情况下，如果忘记了GND是相同的，测量了不同的回路，通过GND会使被测回路短路，结果被测回路被烧毁，大电流流出引起事故；而存储记录仪因各通道是绝缘隔离的，非常安全。
3、输入分辨率
　　历来存储示波器是按照可进行高速估样的要求设计的，输入分辨率只具备在显示器上观测时的最低限的分辨率（8位）。相反，存储记录仪却可进行低速现象的高分辨率（12位甚至16位）测量。因为可进行高分辨率的测量，所以，不仅可以正确测量信号的最大值、有效值等数据，还可以根据这些数值进行高精度的演算（如流量、瞬时电力等）。
4、内存容量

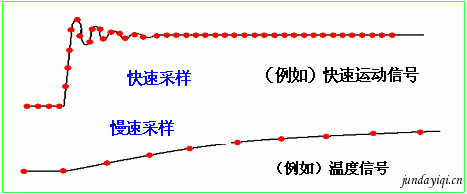

　　存储示波器是100KW以下和内存容量较小的比较多，而存储记录仪为其10—100倍以上和内存聜大的比较多。为了测量某一现象，在规定的时间内，如果内存容量小，就必须放慢采样，不然就有可能不能测量。
5、干扰
　　测量汽车各零部件时，存储示波器受到相邻通道的影响，GND电位的若干不同等，会相互产生干扰。对此，存储记录仪因为各输入通道绝缘隔离的，碰到的干扰很少。

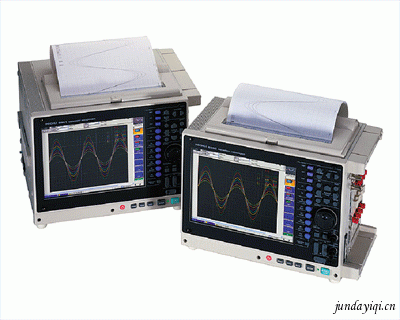

二、日本日置（HIOKI）存储记录仪的特点

大存储容量，最大可达到1G
通道数目
8 个模式通道 + 16个逻辑通道
64个模式通道 + 16个逻辑通道(用16通道的扫描单元时)
可达20MS/s高采样速度
多种类型的触发功能，如电平触发、窗口内触发、窗口外触发、周期触发、脉冲触发、上升沿触发、掉电触发、触发过滤、事件的数目
实时存储功能
适应不同的外部存储
可外部控制采样率
有LAN, USB, GP-IB, RGB接口
可以接上鼠标和键盘，以方便各种菜单的操作及各种注解的输入
两种采样速度可同时设置

高亮度的彩色TFT显示屏（10.4-英寸，800x600 像素）
一键操作功能，方便改变各种设置
