有关阻抗的基本知识

　　今天，市面上销售的绝大多数测量工业、电气、电子系统的数字式万用表输入回路阻抗都非常高，一般都大于1兆欧。简单来说，也就是当DMM在测量回路时，它对于回路的性能几乎不会产生什么影响。而这正是绝大多数测量需要所需要的，尤其对于比较灵敏的电子或控制回路来说更是如此。以前用的故障排除工具，比如说模拟万用表和电磁阀测试仪一般输入回路的阻抗都比较低，约为10千欧或更低。尽管这类工具不会受杂散电压影响，但它们只适合用于测量功率回路或其他当低输入阻抗不会对回路性能产生不利影响或改变回路性能的场合。

　　两种输入阻抗结合的典范

　　通过使用双阻抗仪表，技术人员可以安全的排查灵敏性电子或控制回路、以及可能包括杂散电压回路所存在的故障，并且可以更加可靠的确定回路中是否存在电压。

　　在Fluke 114C、Fluke 116C和Fluke 117C数字万用表中，仪表的常用Vac和Vdc开关位置存在较大阻抗，通过这两个位置可以完全绝大多数情况下的故障排查任务，尤其灵敏性较高的电子负载。福禄克的低阻抗功能被称作Auto-V/LoZ。其中，Auto-V代表自动电压，该性能可以自动确定被测信号是ac电压还是dc电压，然后选择正确的功能和量程，从而显示正确信息。  LoZ代表低阻抗(Z)。该性能对被测回路来说为低阻抗输入，这样可以降低由于杂散电压而导致读数错误的可能性，从而提高判断电压存在与不存在的准确性。当对读数产生怀疑（可能存在杂散电压）或者测量电压是否存在时可以使用DMM上的Auto-V/LoZ开关位置。

　　什么是杂散电压以及它们通常位于何处？

　　当带电回路和不带电导线相互之间距离很近时，例如位于同一管路或线槽内，此时可以形成一个电容器，从而使带电导线和相邻未使用导线之间产生电容耦合。当我们将万用表的测试线放置于开路回路和中性导线之间时，实际上相当于通过万用表的输入又将回路连接起来。位于被连接部分、发热导线、浮接导线之间的容抗将与万用表输入阻抗一起形成一个电压分压器，万用表随后将显示产生的电压值。当今市面上的绝大多数数字万用表的输入阻抗都足够大，可以显示电容性耦合电压，从而将导线错误的当成火线，此时仪表测量的实际上是已拆下导线的耦合电压，但是这些电压有时会达到“硬”电压的80- 85 %，如果无法确认它们是杂散电压，则在进行回路故障排查时将会浪费更多的时间、精力、金钱。 最常遇到会产生杂散电压的地方是配电盘上熔断的保险丝、为使用的电缆或现有护套线中未使用的接线、1 0 V分支回路的开路电线或中性线或者使用1 0 V控制回路控制组装线或传送带功能的插卡式机箱。部分杂散电压可从熔断的保险丝发热一侧耦合至开路一侧。在建筑物建造和布线的过程中，电气技术人员通常会在走线管中另外留出备用线，这些线通常在需要时才会连接，它们容易出现电容耦合现象。对于控制回路，由于这些回路一般位于未使用的控制线的附近，因而会产生电势，形成杂散电压。

　　检测电压存在与否

　　多数电气技术人员和工厂负责设备维护的技术人员习惯使用某种电磁阀测试仪来确定回路中是否带电，由于它们的回路阻抗较低，因而不会被杂散电压所蒙蔽。尽管这类测试仪在但是确实发挥了一定作用，但是它们很少能满足IEC 61010安全标准以及当前北美的法规要求。因此，它们不应被用来对高电能三相配电盘进行故障排查 或测量回路是否带电。当使用双阻抗仪表时，可以选择Auto-V/LoZ功能，该功能输入阻抗较低，接近3千欧。当测试线被放置于含有杂散电压的开路回路中时，低输入阻抗将会消除杂散电压，此时仪表读数显示将接近零，显示没有电压存在。但是，当测试线被放置于带电回路上时，输入电路将会察觉到“硬”电压的存在，从而显示实际存在的电压值。

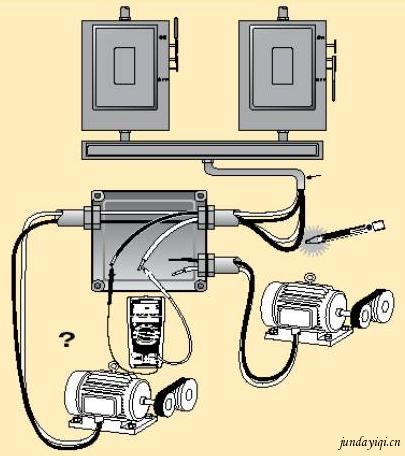

以上为举例说明杂散电压如何发生以及如何使测量出现困惑。

　　非接触式电压检测

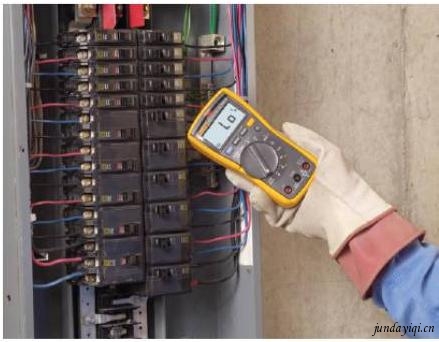

　　Fluke 117C DMM还包含有一种内置非接触式电压探测器，VoltAlert™。它位于仪表的LCD显示屏的上方，感应回路可以检测到ac电压的存在，并且会发出响声，并使位于LCD显示屏上方中央位置的LED指示灯发出红光。对于ac电压检测，该探测器可提供两种灵敏度设置。其中，“Lo”（低）设置用于测量埋装式墙面插座、接线板、埋装式工业插座以及各种电线。 “Hi” （高）灵敏度设置允许检测其他隐藏式电源连接器或插座的电压，这类插座或连接器的ac电压一般隐藏于连接器自身内部。在 “Hi”设置下，VoltAlert™可检测电压低至4 V的裸线是否带电。该特性允许技术人员快速确定面板、控制柜或者设备是否已经可靠接地。如果检测到ac电压存在，故障排查人员可随后利用 Auto-V/LoZ确定被检测电压是杂散电压还是硬电压，然后再开始工作。

进行接触式测量之前首先使用非接触式电压探测器检查有无电压存在，可使测量多一道保护屏障。

　　总结
　　鉴于当今多数设施测量和测试需求的复杂性和多样性，双阻抗输入仪表可为故障排查人员或技术人员提供更大的灵活性，满足从基本电压测试到排查灵敏电子电路故障的各种应用或测量需求。除此之外，由于该仪表内配备了电压探测器，因而可以帮助提高效率，并且在开始控制柜或其他有可能存在电压的地方的工作之前，又增加了一道安全屏障。
