MS2301钳形接地电阻测试仪的行业应用

时间:2009-01-05 10:00来源:君达仪器 作者:君达仪器 点击:


MS2301钳形接地电阻测试仪的行业应用

MS2301钳形接地电阻仪用来测量任何有回路系统的接地电阻,例如,电力传输线接地电阻和通讯线路的接地电阻,也可以测量用电设备和避雷设施的接地网络的接地电阻。当接地回路中有电流干扰时,其电阻测量准确度将受影响,这时可用接地电阻仪进行干扰电流的测量。

测量原理:



一、电力系统的接地电阻测试
1.测试配电线路的接地电阻
当今通常的三相四线制配电系统中性线上的许多接地电极是并联在一起的,因其电阻很低,对于配电线路进行测试时,只要用钳形接地电阻仪钳住待测量接地线就可达到测试目的。其他电线杆的接地电极自然而然成为测试过程中的辅助电极。测试示意图如上图。

2.测试输电线路(铁塔)

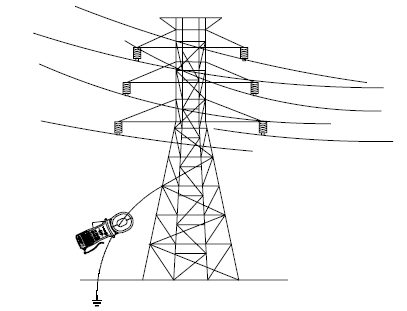

常见的输电线路是通过铁塔完成的,铁塔的接地系统是由铁塔上的避雷针导线连接在一起的,因此非待测铁塔就是接地良好的辅助电极,这也就是钳形接地电阻仪的打破传统测试方法(在路面上打入辅助电极)的一个进步。测试方法示意图如下:

二、工厂的电力维护
一般工厂内通常划分几处不同的接地网络区域,因此对其接地电阻的测试接线可按下图方式:

三、电信电缆屏蔽层的接地电阻的测试
对保护电话线免受外来干扰的接地屏蔽层进行测试时,可以采用钳形接地电阻仪直接、简单地测试各接点的接地电阻。

四、法拉第笼保护系统的应用
采用法拉第笼实现静电屏蔽以保护仪器、设备不受外来的静电干扰,因此控制接地电阻是非常重要的。如果用户只要测试各电极单独的接地电阻时,则不用另设辅助电极,可以按图示进行测试;若要测试整个法拉第笼的综合接地电阻时,应该借用接地电阻低的接地电极作为辅助电极进行测试。



五、油槽接地电阻的测试
通常情况油槽都有两个以上的接地电极,当油槽本身有接地时,则易形成短路,可以应用另一座油槽作为辅助电极进行测试。注:当油槽本身有接地时,则易形成短路,可以应用另一座油槽作为辅助电极进行测试。如下示意图。

六、避雷针接地电阻的测试
当避雷针只使用一条接地引线及接地电极,只有单一的待测接地电极的情况下,可应用其他接地物作为辅助电极形成回路,可按下图进行测量。

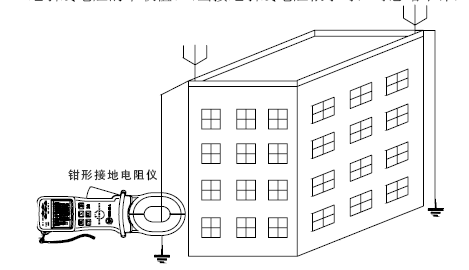

当避雷针使用了两条以上的接地引线时,则采用下图方式进行测量。此时由钳形接地电阻仪测试到的阻值是局部接地电阻及接地引线电阻的串联值。(当接地引线电阻很小时,可忽略不计)



七、加油站的应用
对于加油站来讲,需要经常测试接地电阻达到防止静电的目的,使用钳形接地电阻仪,应用油槽的接地电极作为辅助电极对加油站的接地电阻进行测试。值得注意的是测试结果就可能是加油台的接地电阻值与油槽的接地电阻值的串联值。
