概述

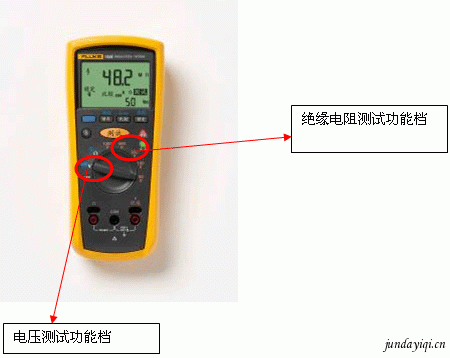

　　交流传动系统调试时，必须对变频器和电动机的主回路和控制回路分别进行绝缘测试和电压测试，从而保证系统的安全运行。本人以前一直使用其他公司的绝缘电阻测试仪，一般的绝缘电阻测试的功能比较单一，只具有单一的绝缘电阻测试功能，在需要多功能测试工作时例如测试电压，就必须使用另外一台多用表进行电压测试，这样非常不方便，而福禄克公司新推出的Fluke1508绝缘电阻多用表（图1-1）不仅能对对控制回路进行绝缘测试，还可以对电压进行快速精确测量。

二、测试绝缘
1）变频器主回路（以VACON NXP 产品为例）绝缘测量应遵循下列步骤：
· 断开变频器所有与外界的接线，确保被测电路未连接任何电源。
　　然后将输入端L1,L2,L3和输出端U，V，W短接在一起，

·将测试探头插入‘＋，－’输入端子,然后将‘－’另一端接到‘接地点’如下图。

·选择Fluke1508兆欧表上的‘测试’测试功能。
·通过旋转按钮选择合适的测试电压（500Vdc）。
·将探头与待测电路连接，仪表会自动检测电路是否通电。如果电路中的电压超过30Vac or dc,测试被自动禁止。
·按住‘测试’测试键，读出表上所显示的阻抗值。读数达到稳定可能需要几秒钟。阻抗值越高越好,此时读数为550兆欧，可以判断该绝缘良好。
· 继续将探头留在测试点上，然后释放‘测试’按钮。被测电路即开始通过仪表放电，直至结束。

2）为了确定变频器控制回路的是否正常，同时需要对变频器控制回路的电压进行测量。这是就可以很轻松使用Fluke1508表带的‘电压档’进行电压测试。

三、结束语
　　Fluke-1508绝缘测试多用表在单台紧凑的手持仪表中集成了数字绝缘测试仪和全功能的数字多用表，为交流传动系统调试，故障检测和预防性维护提供了最大限度的多功能性。
