非接触式测量低速旋转体的转速
|
|
|
■要点
|
|
| ·使用非接触式可安全测量运转速度。最远可在离被测物500mm距离内进行测量。 | |
| ·根据反射到反光贴纸上的光就可以计算出运转速度。 | |
| ·能测的最低速度从 30rpm 开始，但通过贴多张反光贴纸的方法，可测量低速旋转物体。 | |
| ·在直射光线下可自动减小其所受影响。 | |
| ·使用FT3506的模拟输出、脉冲输出，可连接记录仪等可记录转速的变动情况。 |
 |
| ■ | 使用方法 |

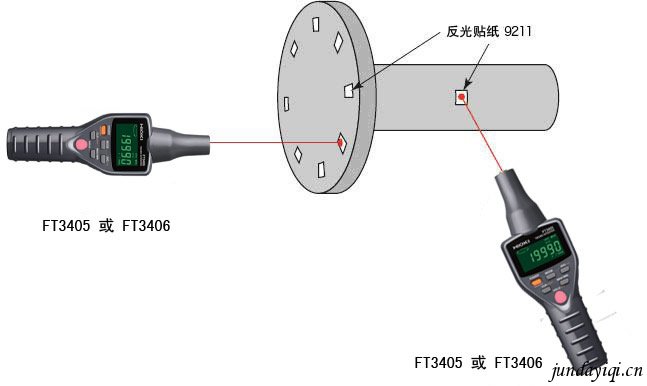

| · | 将反射贴布 9211 贴在测量处。 |
| · | 从转速计 FT3405或 FT3406 处发出的光反射到贴纸上。 |
| 测量距离： 50 ～ 500mm 。测量范围： 30rpm ～ 99990rpm 。 | |
| · | 如上图所示，因为贴有 8 张反光贴纸，所以计数8次就是实际转动 1 次。由此，转速计显示值的 1/8 就是转动次数。 |
| ■ | 使用仪器 |
| 转速计： FT3405/3406 | |
|
反光贴纸：9211（12×12mm，300片）
|
