发热常常是设备损坏或功能故障的早期征兆，这使它成为在预测性维护 (PDM) 计划中所监视的一个关键性能参数。通过监视设备性能并在需要时安排维护，可降低因设备故障而发生的非计划性停产的可能性，减少维护费用和设备维修的成本，延长设备资产的寿命，并最大限度地提高维护效果和生产能力。
    进行红外热像预测性维护的技术人员定期对关键设备的温度进行检查，从而可以随时间跟踪设备的运行状况，并快速发现异常读数以便进一步检查。



一、红外热像技术原理
    红外热像仪是一种新型的光电探测设备，可将被测目标表面的热信息瞬间可视化，快速定位故障，并且在专业的分析软件的帮助下，可进行分析，完成建筑节能、安全检测和电气预防性维护工作。
    热像仪由两个基本部分组成：光学器件和探测器。
    光学器件将物体发出的红外辐射聚集到探测器上，探测器把入射的辐射转换成电信号，进而被处理成可见图像，即热图。

二、设备预测性维护介绍
    红外热成像仪是预测性维护计划中的第一道防线。技术人员可以迅速测量并比较检查路线上每台设备的热量特征，无需中断设备运行。
    如果温度与以前的读数有明显的不同，则可以使用其他维护技术（振动分析、电机电路分析、空气超声波分析以及润滑油分析等）来调查问题原因，并决定下一步的行动。



三、红外热像仪设备维护应用点介绍
1、电机检测
  电机的部件较多，发生故障的部位及原因也较多，通过红外热像仪可发现以下问题：
  1）电气接线（电气接线盒外壳）或电缆由于接触不良、氧化、腐蚀等情况导致过热 ；
  2）内部铁芯、绕组因绝缘层老化，损坏导致短路，或空气流动不充分导致散热故障，导致部分区域过热或外科整体过热。

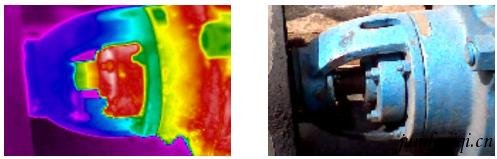

  3）电机连接的轴承、连轴器检测：温度异常的原因是润滑不良或轴未对中等。

2、变压器检测
    变压器箱体由于油路管道堵塞、涡流损耗、内部异常、铁芯绝缘不良等造成发热，红外热像仪对变压器箱体的检测可以使变压器箱体始终处于正常温度，避免变压器因温度过高而损坏。



4、传送带和皮带轮
    橡胶制传送带的应用范围最广，但橡胶因受长期摩擦或过热轴承的热量传递，容易发生老化、导致断裂，严重时会引发停产等生产事故。红外热像仪可在橡胶传送带发生过热、老化的初级阶段及时发现故障隐患，避免事故损失。

6、三相不平衡、过载、谐波检测
    过载就是负荷过大，超过了设备本身的额定负载，产生的现象是电流过大，用电设备发热，线路长期过载会降低线路绝缘水平，甚至烧毁设备或线路；
    三相不平衡：是指在电力系统中三相电流（或电压）幅值不一致，且幅值差超过规定范围。变压器内产生环流(及过热),并可使电动机的效率降低。
    谐波可引起电力系统局部电能的生产、传输和利用的效率降低，使电气设备过热、产生振动和噪声，并使绝缘老化，使用寿命缩短，甚至发生故障或烧毁；对于电力系统外部，谐波对通信设备和电子设备会产生严重干扰。


8 电气接头检测
    发热功率（P）与接触电阻（R）、通过电流（I）的平方成正比。正常时，这些连接处（部位）的电阻在允许范围，通过额定工作电流后发热也在设计允许值以内，所以不会影响设备的安全运行。由于腐蚀、氧化、接触不良、设备故障等因素使接触电阻异常，电流通过时发热功率增大，而且通电时间越长、电流越大，会产生异常发热，使温升异常增加，就会产生缺陷。

四、Fluke TiS红外热像仪
Fluke TiS 热成像仪是该价格水平上性能最佳的热成像仪，具有下列特点：
1、高热热灵敏度 (NETD) ≤100mK，可探测及小温差。
2、坚固耐用，可靠性高（唯一的可承受2米的跌落的热像仪）。
3、专业应用软件满足热图深入分析的需求。
4、倍受赞誉的工业防护，易于使用的三按钮工程设计
5、自动/锁定温度范围
6、全屏显示红外图像
